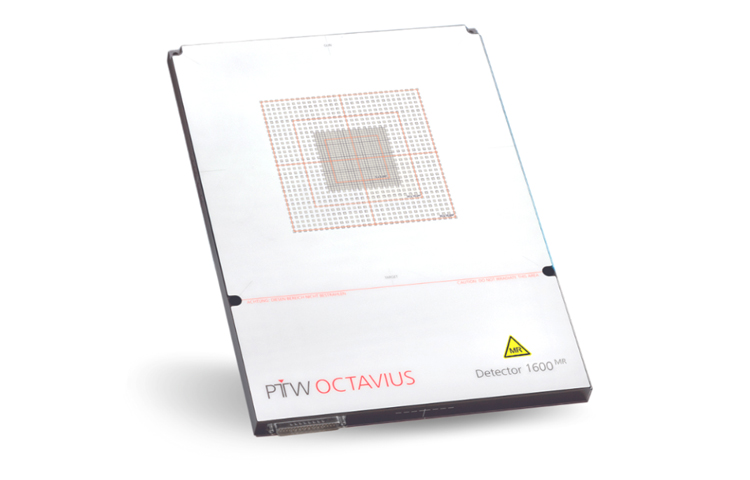

德國PTW OCTAVIUS 1600 MR探測器
OCTAVIUS Detector 1600 MR是 OCTAVIUS Detector 1600 SRS 的 MR 條件版本。它是一種充液型二維陣列探測器。探測器尺寸非常小，僅為 2.3 毫米 x 2.3 毫米 x 0.5 毫米，因此該陣列非常適合小場劑量測定。目標應用是立體定向放射手術中的病人計劃驗證和小場的質量保證。在 6.5 厘米 x 6.5 厘米的內部區域，探測器的中心對中心距離為 2.5 毫米；在 15 厘米 x 15 厘米的外部區域，探測器的中心對中心距離為 5 毫米。主軸上的探測器距離為 2.5 毫米，對角線上的探測器距離為 3.5 毫米。充液電離室極佳的表面覆蓋率確保了幾乎完全的區域覆蓋，否則只能通過膠片實現。 OCTAVIUS Detector 1600 MR 可在平板模型或 OCTAVIUS 4D MR 旋轉裝置中使用。該設備可在高磁場（≤ 1.5 T）中安全運行。因此，它可與核磁共振-放射治療一體機一起使用。
德國PTW OCTAVIUS 1600 MR探測器特點
可在高磁場中使用 （≤ 1.5 T）
1521 充液電離室 1
探測器尺寸 2.3 mm x 2.3 mm x 0.5 mm
探測器間距 2.5 mm（中心區域）
最大視場尺寸 15 cm x 15 cm
適用于非常小的磁場
德國PTW OCTAVIUS 1600 MR探測器規格
|
產品類型 |
帶有 1521 個液體電離室的二維陣列 |
|
應用 |
患者計劃驗證 |
|
最高可達1.5T的MR條件 |
是 |
|
測量量 |
吸收率和吸收劑量 |
|
使用范圍 |
(0.1 ... 24) Gy/min |
|
分辨率 |
0.1 mGy，0.1 Gy/min |
|
顯示周期 |
(100 ... 800) ms |
|
探測器類型 |
平面平行、充滿液體的電離室 |
|
探測器布局 |
中心區域（6.5 厘米 x 6.5 厘米）：間距 2.5 毫米
外部區域（15 厘米 x 15 厘米）：間距 5 毫米 |
|
標稱響應 |
16 nC/Gy |
|
探測器尺寸 |
2.5 毫米 x 2.5 毫米 x 0.5 毫米（0.003 立方厘米） |
|
有效探測器面積 |
15 厘米 x 15 厘米 |
|
外部尺寸 |
300 毫米 x 420 毫米 x 22 毫米（寬 x 深 x 高） |
|
重量 |
5.9kg |
