美國模體實驗室 Magphan SMR100磁共振模體產品詳情

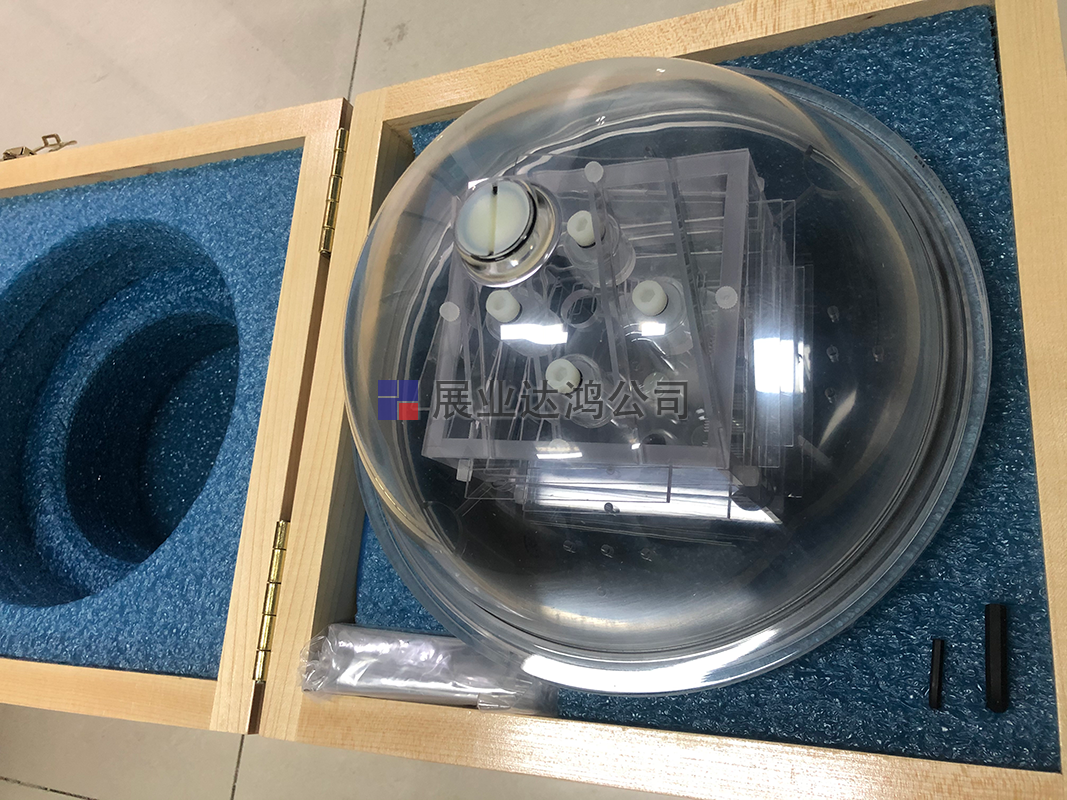

美國膜體實驗室 Magphan SMR100核磁共振性能檢測模體旨在對磁共振成像（MRI）掃描儀進行廣泛的精確性能評估。SMR100有一個聚氨酯球殼，由兩個半球形殼體組成，內徑為20cm。殼體通過簡單的螺紋法蘭連接環連接，無需工具即可快速拆卸測試立方體組件，以獲得更大的成像靈活性，并便于清潔和維護。
測試立方：無論是圓柱形和球形Magphan®使用的圖像質量測量10cm的立方體試。測試立方體由6毫米厚的聚碳酸酯塑料制成，外徑為10厘米。測試立方體包含切片厚度斜坡，感光測量小瓶，高分辨率測試板和低對比度盤。
配置：測試立方體板可以標準的2-D配置組裝，具有雙對置切片厚度斜坡，操作員可以快速驗證模體的z軸是否垂直于成像平面精確對齊。尼龍螺絲將設備固定在一起，允許您將測試板或立方體側面更換為三維配置。3-D配置允許從單個數據采集獲得x，y和z切片幾何測量。
美國模體實驗室 Magphan SMR100磁共振模體測試總結
測試立方體和模體外殼包含的功能可以全面測試最大可實現的關鍵MRI掃描儀參數。下面列出了它們支持的主要組件和測試。
切片厚度斜坡
- 模體位置
- 掃描切片寬度
- 多切片間距和連續性
- 患者對齊（3D）
- 表增量準確度
Sensitometry Vials
- T1測量
- T2測量
高分辨率測試板
- 高分辨率測量（每厘米1至11個線對）
- 幾何失真
立方體支持磁盤
- 幾何失真
- 像素（矩陣）大小驗證
外殼
- 空間均勻性
- 信噪比
- 球面幾何
- 體外樣品測試
- 圓形對稱性
10 cm球體（可選）
- 磁場均勻性
- 均勻性特征
- 圓形對稱性
美國模體實驗室 Magphan SMR100磁共振模體模體組件
切片厚度斜坡：切片厚度斜坡安裝在測試立方體的外部。斜坡厚度為2毫米，寬度為10毫米，與模體軸成14°角放置，切片寬度測量的放大倍數為4倍。相對的斜坡在立方體測試平面的中心交叉以進行對齊驗證。斜坡可用于測試多層序列中切片之間的索引以及測試表增量精度。
感光測定瓶：將感光測定樣品儲存在四個圓柱形小瓶中，外徑為1.9cm，內徑為1.6cm。通過立方體外部的0.6cm（1/4英寸）端口，可以用各種溶液填充小瓶，用于T1和T2測量。
高分辨率測試板：將高分辨率測量儀切割成2mm厚的丙烯酸板，由測試立方體內的通道支撐。通過使用一系列矩形槽來執行高分辨率測試，所述矩形槽形成測試圖案，其范圍為每厘米1至11個線對（5mm至0.45mm分辨率）。每厘米一到四個線對之間的測試槽長1.25厘米，長0.9厘米，用于每厘米5到11個線對之間的測試。
為了測試幾何變形（空間線性），3mm孔間隔為2cm，4cm和8cm的正方形圖案。可以通過測量這些孔之間的距離來評估系統的幾何變形。
低對比度磁盤：使用安裝在測試立方體底座上的丙烯酸磁盤執行低對比度靈敏度。盤中的圓形凹槽通過體積平均產生低對比度圖像。四組三個圓形凹槽分別為0.5mm，0.75mm，1.0mm和2.0mm深，直徑分別為4mm，6mm和10mm。
立方體支撐盤：兩件式立方體支撐盤將立方體固定在模體外殼內，可以輕松安裝和拆卸。除了固定測試立方體的位置外，支撐盤還提供空間線性度測量的信息。
通過測量Magphan®在x和y方向上的直徑來測試幾何變形。還可以通過測量支撐盤中配置為8cm，10cm和12cm正方形的3mm孔之間的距離來評估幾何變形。
外殼：外殼組件由外殼和立方體支撐盤（支撐10cm測試立方體）組成。可以使用模體外殼進行全面的空間均勻性測量，同時移除測試立方體和支撐盤。外殼易于清潔，可以使用凝膠和液體溶液。排水時，多個端口允許不受限制的流量。
注意：Magphan®模型不提供對比填充溶液。客戶需要添加自己的填充解決方案。
10cm球體（可選）：直徑為10cm的可選球體可安裝在20cm球體內或單獨使用。該球體可用于測試MRI掃描儀的磁場均勻性和均勻性特征。磁場以百萬分之幾的對角線對稱體積（DSV）表示。
獲得專利的球形設計
Magphan®的專利球形設計結合了球形幾何與立方幾何的精確對齊。由于磁場特性根據球諧函數進行映射，因此自然磁場延伸到對角線對稱體積（DSV）或球體。這種對稱性是AAPM任務組報告編號6a（標題為“磁共振成像系統的驗收測試”）推薦球形的原因。通過旋轉球體在橫軸，冠狀，矢狀和傾斜平面中評估成像性能。Magphan®還提供傳統的圓柱形外殼，適用于測試組和制造商，他們的性能規格基于圓柱體模。
